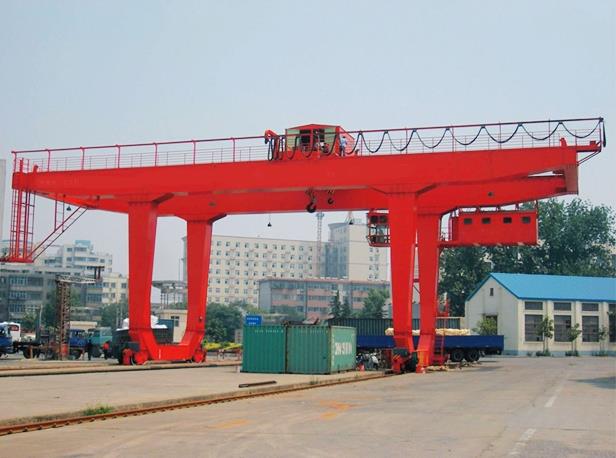

U Jenis Reka Bentuk Baru Movable 80 ton Rail Mounted Gantry Crane

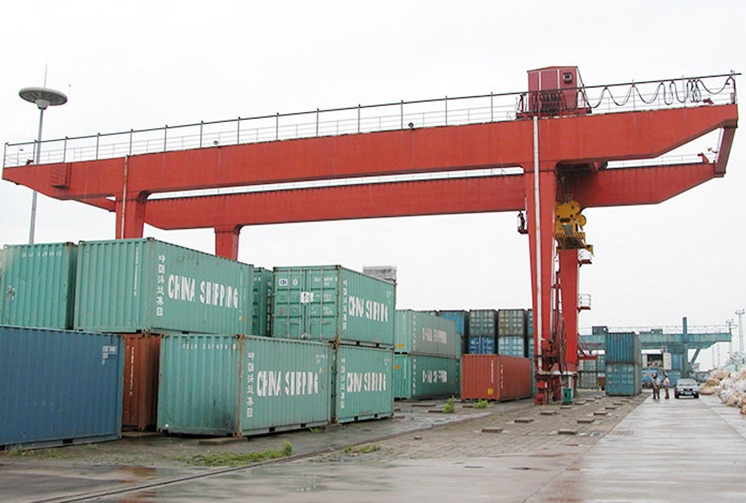

U jenis rel dipasang gantry crane 10-50T direka khusus untuk penumpukan bekas intensif kerana automasi dan keperluan kurang dan dilengkapi dengan bahagian suspensi yang berbeza. Kren itu menggabungkan kebolehpercayaan dan keselamatan maksimum dengan kecekapan tinggi operasi, jangka hayat, dan kos penyelenggaraan yang rendah-yang membawa kepada jumlah pemilikan kos terendah.
Struktur produk untuk anda!

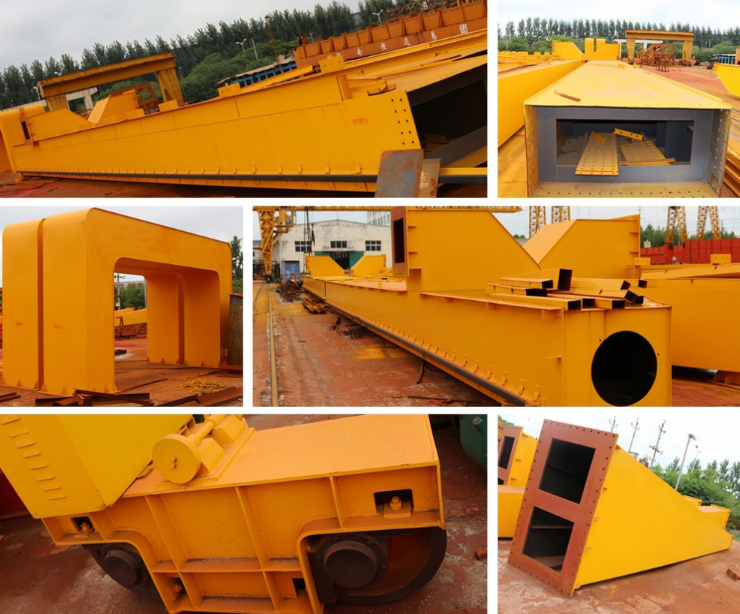

1. Main kren gantry kren
2. Outrigger kren gantri
Dikimpal dengan plat keluli dengan lubang sarang lebah, yang disambungkan dengan bolt ketepatan kekuatan tinggi. Terdapat kereta api gelongsor untuk troli untuk mengembara atas girder yang dipasang pada gerudi oleh bolt ketepatan tegangan tinggi. a. Terdiri daripada treler tegar dan treler fleksibel, semua titik sambungan disambungkan dengan bolt tegangan tinggi
b. Tangga ini digunakan oleh pengendali untuk masuk ke dalam teksi atau tiba di win
c. Apabila rentang> 30m, ada keperluan kaki yang fleksibel untuk mengurangkan tujahan lateral troli ke kereta api apabila girder mengangkat bahan.
3. Mekanisme perjalanan kren gantri
4. Trolley dengan angkat gantry kren
a. Terdiri daripada kotak gear memandu dan kotak roda pasif
b. Kotak gear memandu membekalkan kuasa untuk mencapai perjalanan kren itu. Apakah perbezaan antara kotak gear memandu dan kotak roda pasif ialah kotak roda pasif yang tidak mempunyai struktur penghantaran seperti dinamo, pengurang dan sepasang gear yang terdedah.
Troli dipasang dengan motor, rem reducer, keranjang troli, hook drum, katrol, penutup hujan dan bagian lain. Ia termasuk mekanisme mengangkat dan mekanisme perjalanan silang. Troli ini direka dengan ketat mengikut aplikasi dan persekitaran kerja.
5. Kren gantri kabin
6. Sistem elektrik kren gantri
a. Tingkap kaca boleh membuat gambaran keseluruhan pengendali mengendalikan keadaan kerja dan dipasang di depan dan dua sisi teksi
b. Sebagai sebuah kumpulan kabinet bebas, tetap di luar teksi disambungkan dengan kabel kawalan dan stesen sambungan yang dipasang di dalam teksi. a. Motor angkat, motor perjalanan panjang dan motor kuasa hidraulik dimasukkan. Seluruh sistem elektrik dikawal oleh PLC (pengawal logik boleh atur).
b. Dua mod operasi: kabin dan kawalan jauh.
c. Komponen elektrik adalah jenama utama bahagian Elektrik seperti: Siemens, Schneider, dan lain-lain. Atau sebagai keperluan anda.
7. Platform kren gantri
8. Pemberitahuan Plesase:
Platform dipasang untuk mengekalkan kren, dan pengawal keselamatan ditambah untuk melindungi keselamatan kakitangan Tali wayar troli perlu diperiksa secara teratur dan berubah dalam masa jika terdapat 10% wayar patah, melepaskan wayar dan memakai bawah.
