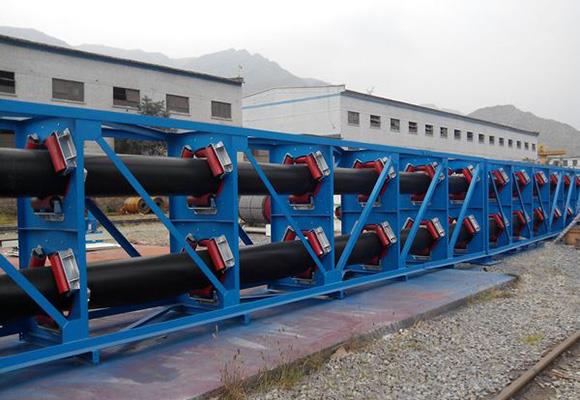

Pengangkut Belt Tube
Penerangan
Sebagai sejenis peralatan pengangkutan berterusan yang mesra alam, penghantar tali pinggang tiub bulat biasanya digunakan untuk mengangkut arang batu, batu bara, kokas, bahan campuran, bijih sintered, serbuk mineral, kokas petroleum, batu kapur, agregat pasir-gravel, enapcemar asetilena, habuk yang lembap, baja kimia, garam, kertas buangan, gipsum fosforus, sanga sulfur dan semua jenis bahan pukal. Pengangkut tali pinggang tiub bulat mempunyai prinsip kerja yang sama dengan penghantar tali pinggang biasa; iaitu, gunakan geseran untuk menggerakkan tali pinggang penghantar dan bahannya. Sebilangan besar komponen boleh digunakan secara umum dengan penghantar tali pinggang biasa, bagaimanapun, perbezaannya ialah tali pinggang penghantar hendaklah digulung dalam bentuk tiub bulat.
Prinsip dan Struktur Penghantar Belang Tube Circular:
1. Pelabuhan pelepasan biasa
2. Mengecas pelabuhan
3. Bahagian peralihan bahan yang diterima
4. pita tabung khas
5. Seksyen peralihan pemunggahan bahan
6. Roller Penghantaran

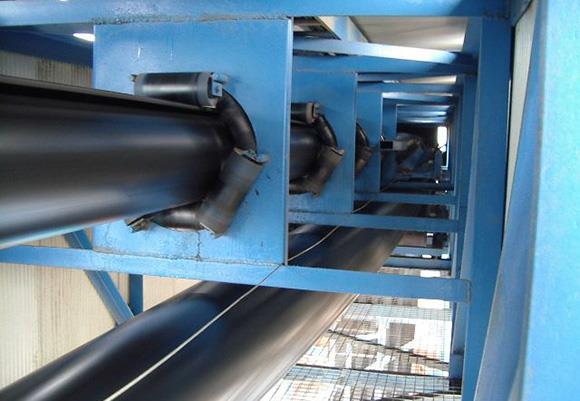

Apabila tali pinggang penghantar telah menerima bahan-bahan dari bahagian peralihan pada ekornya, tali pinggang penghantar akan digulung dalam bentuk tiub bulat secara beransur-ansur, maka pita tiub bulat akan digunakan untuk mengangkut bahan-bahan dalam cara yang terkurung, maka, tali pinggang penghantar akan dibuang secara beransur-ansur apabila bahan-bahan tersebut diangkut ke bahagian peralihan kepala sehingga bahan-bahan dibuang.
ciri-ciri
1. Ia boleh mengelak dan mengangkut bahan-bahan pukal.
2. Ia boleh mengatur rutin pengangkutan di ruang meledingkan ruang.
3. Ia boleh meningkatkan sudut kecenderungan pengangkutan.
4. Tidak ada fenomena yang tidak dapat dikesan.
5. Ia boleh mengangkut bahan-bahan dalam dua arah.
Spesifikasi
Diameter tiub | Lebar band | Bandspeed (m / s) | |||||||
0.5 | 0.63 | 0.8 | 1 | 1.25 | 1.6 | 2 | 2.5 | ||
Φ100 | 360 | 10.6 | 13.4 | 17 | 21.2 | 26.5 | 33.9 | 42.4 | 53 |
Φ150 | 550 | 23.9 | 30.1 | 38.2 | 47.7 | 59.6 | 76.3 | 95.4 | 119.3 |
Φ200 | 730 | 42.4 | 53.4 | 67.9 | 84.8 | 106 | 135.7 | 169.6 | 212.1 |
Φ250 | 910 | 66.3 | 83.5 | 106 | 132.5 | 165.7 | 212.1 | 265.1 | 331.3 |
Φ300 | 1100 | 95.4 | 120.2 | 152.7 | 190.9 | 238.6 | 305.4 | 381.7 | 477.1 |
Φ350 | 1280 | 129.9 | 163.7 | 207.8 | 259.8 | 324.7 | 415.6 | 519.5 | 649.4 |
Φ400 | 1460 | 169.6 | 213.8 | 271.4 | 339.3 | 424.1 | 542.9 | 678.6 | 848.2 |
Φ450 | 1640 | 214.7 | 270.5 | 343.5 | 429.4 | 536.8 | 687.1 | 858.8 | 1073.5 |
Φ500 | 1820 | 265.1 | 334 | 424.1 | 530.1 | 662.7 | 848.2 | 1060.3 | 1325.4 |
Φ560 | 2050 | 332.5 | 419 | 532 | 665 | 831.3 | 1064 | 1330 | 1662.5 |
Φ600 | 2190 | 381.7 | 480.9 | 610.7 | 763.4 | 954.3 | 1221.5 | 1526.8 | 1908.5 |
Φ630 | 2300 | 420.8 | 530.2 | 673.3 | 841.7 | 1052.1 | 1346.6 | 1683.3 | 2104.1 |
Φ700 | 2550 | 519.5 | 654.6 | 831.3 | 1039.1 | 1298.9 | 1662.5 | 2078.2 | 2597.7 |
Φ800 | 2900 | 678.6 | 855 | 1085.7 | 1357.2 | 1696.5 | 2171.5 | 2714.3 | 3392.9 |
Φ850 | 3100 | 766.1 | 965.2 | 1225.7 | 1532.1 | 1915.1 | 2451.4 | 3064.2 | 3830.3 |
Diameter tiub (mm) | Lebar band | Bandspeed (m / s) | |||||||
3.15 | 3.55 | 4 | 4.5 | 5 | 5.6 | 6.3 | 7.1 | ||
Φ100 | 360 | 66.8 | 75.3 | 84.8 | 95.4 | 106 | 118.8 | 133.6 | 150.6 |
Φ150 | 550 | 150.3 | 169.4 | 190.9 | 214.7 | 238.6 | 267.2 | 300.6 | 338.8 |
Φ200 | 730 | 267.2 | 301.1 | 339.3 | 381.7 | 424.1 | 475 | 534.4 | 602.2 |
Φ250 | 910 | 417.5 | 470.5 | 530.1 | 596.4 | 662.7 | 742.2 | 835 | 941 |
Φ300 | 1100 | 610.2 | 677.5 | 763.4 | 858.8 | 954.3 | 1068.8 | 1202.4 | 1355 |
Φ350 | 1280 | 818.3 | 922.2 | 1039.1 | 1169 | 1298.9 | 1454.7 | 1636.6 | 1844.4 |
Φ400 | 1460 | 1068.8 | 1204.5 | 1357.2 | 1526.8 | 1696.5 | 1900 | 2137.5 | 2409 |
Φ450 | 1640 | 1352.7 | 1524.4 | 1717.7 | 1932.4 | 2147.1 | 2404.7 | 2705.3 | 3048.9 |
Φ500 | 1820 | 1670 | 1882 | 2120.6 | 2385.6 | 2650.7 | 2968.8 | 3339.9 | 3764 |
Φ560 | 2050 | 2094.8 | 2360.8 | 2660 | 2992.6 | 3325.1 | 3724.1 | 4189.6 | 4721.6 |
Φ600 | 2190 | 2404.7 | 2710.1 | 3053.6 | 3435.3 | 3817 | 4275.1 | 4809.5 | 5420.2 |
Φ630 | 2300 | 2651.2 | 2987.9 | 3366.6 | 3787.5 | 4208.3 | 4713.3 | 5302.4 | 5975.8 |
Φ700 | 2550 | 3273.1 | 3688.7 | 4156.3 | 4675.9 | 5195.4 | 5818.9 | 6546.2 | 7377.5 |
Φ800 | 2900 | 4275.1 | 4817.9 | 5428.7 | 6107.3 | 6785.8 | 7600.1 | 8550.2 | 9635.9 |
Φ850 | 3100 | 4826.2 | 5439 | 6128.5 | 6894.5 | 7660.6 | 8579.8 | 9652.3 | 10878 |
