Crane Overhead Girder Overhead yang dikendalikan secara manual
Penerangan
Kren girder berganda manual adalah sejenis kren kecil, sesuai untuk pemasangan peralatan kilang, penyelenggaraan dan tempat kerja tanpa bekalan kuasa.
Operasi manual kren girder berganda terdiri daripada jambatan, alat memandu kereta dan kereta monorel manual dan bahagian utama lain.
Ia mengangkat berat dari 1 tan hingga 40 tan, tugas kerja adalah A1-A3 (cahaya).
ciri-ciri
Prestasi dengan kebolehpercayaan
Fleksibiliti dengan aplikasi
Pengendalian yang mudah
Penyelenggaraan mudah
Spesifikasi
Kapasiti | T | 32 / 5.50 / 10 | ||||||||
Span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Ketinggian mengangkat | m | 16/18 | ||||||||
Kelajuan mengangkat | m / min | 15.6 | ||||||||
Trolley dalam kelajuan perjalanan | m / min | 3.36-33.6,2.9-29 | ||||||||
Crane kelajuan perjalanan | m / min | 92.7 | 93.7 | 86.5 | ||||||
Berat keseluruhan | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Maks. Beban roda | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Rail disyorkan | Model | 43kg / m | ||||||||
Jumlah kuasa motor | kw | 27.8 | 31.8 | |||||||

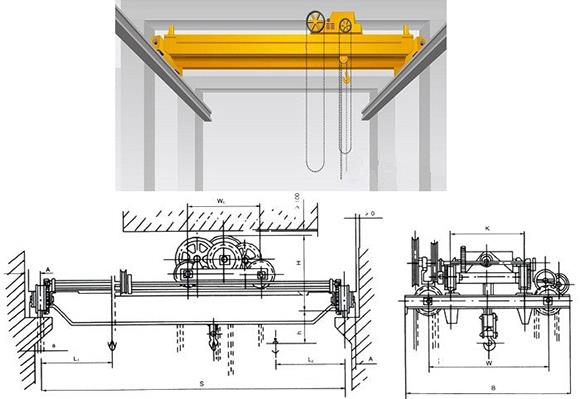

Dimensi utama (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
Rel atas ke atas kren | H | 1750 | 1840 | |||||||
Rel atas ke pusat cangkuk | H4 | 55 | 5 | |||||||
Jarak asas kren | W | 5140 | 5334 | 5940 | ||||||
Lebar kren | B | 3450 | 4400 | |||||||
Jarak kereta troli | K | 1400 | ||||||||
Hook meninggalkan batasan | S1 | 800 | ||||||||
Hook hak ketat | S2 | 1250 | ||||||||
