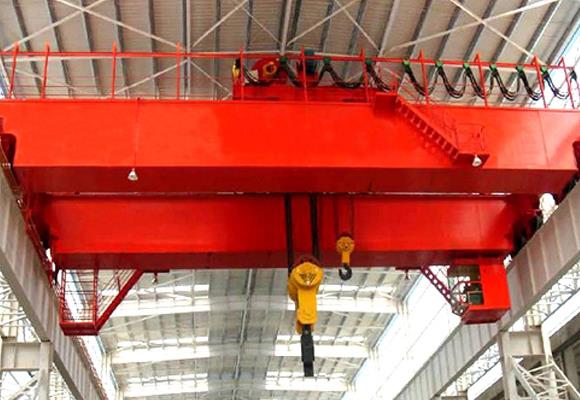

Penebat Kapal Overhead
Penerangan

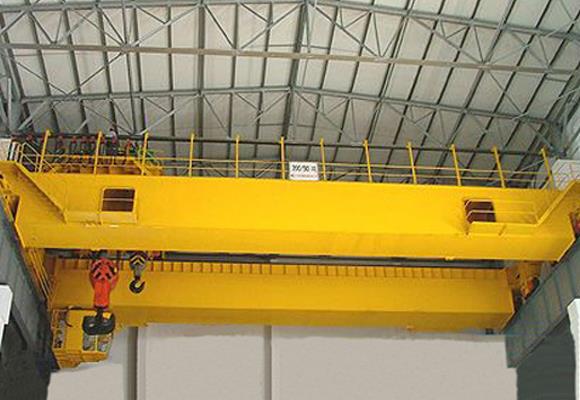

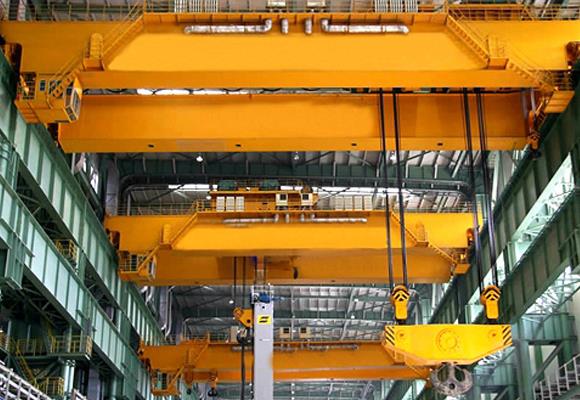

Model QY penebat overhead crane digunakan secara meluas dalam elektrolisis bengkel metalurgi logam, aluminium dan magnesium bengkel. Kren model ini terdiri daripada bingkai jenis kotak, mekanisme perjalanan kren, troli, peralatan elektrik. Untuk mengelakkan semasa peralatan elektrik akan melalui bahagian yang diangkat membahayakan pemandu kren semasa bekerja, peralatan penebat ditetapkan pada beberapa kedudukan yang sesuai.
Ia mempunyai lebih daripada tiga bahagian penebat untuk melindungi arus peralatan elektrik daripada membahayakan pemandu kren apabila bekerja. Kren model ini tergolong dalam gred kerja berat, untuk mendapatkan keselamatan; Mekanisme angkat utama dipadankan dengan brek dua.
ciri-ciri
1. Tiga bahagian terlindung untuk memastikan keselamatan di cangkuk, kren, mekanisme mengangkat, kerangka troli dan kren;
2. Impedance setiap penebat tidak kurang daripada 1 mΩ pada 20 ℃ ~ 25 ℃ suhu bilik dan kelembapan ≦ 85%.
Spesifikasi
Kapasiti | T | 32 / 5.50 / 10 | ||||||||||
Span | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
Ketinggian mengangkat | m | 16/18 | ||||||||||
Kelajuan mengangkat | m / min | 15.6 | ||||||||||
Kelajuan perjalanan troli | m / min | 3.36-33.6,2.9-29 | ||||||||||
Kelajuan perjalanan Crane | m / min | 92.7 | 93.7 | 86.5 | ||||||||
Berat keseluruhan | kg | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |||
Maks. Beban roda | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |||
Rail disyorkan | Model | 43kg / m | ||||||||||
Jumlah kuasa motor | kw | 27.8 | 31.8 | |||||||||
Dimensi utama (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||
Rel atas ke atas kren | H | 1750 | 1840 | |||||||||
Rel atas ke pusat cangkuk | H4 | 55 | 5 | |||||||||
Jarak asas kren | W | 5140 | 5334 | 5940 | ||||||||
Lebar kren | B | 3450 | 4400 | |||||||||
Jarak kereta troli | K | 1400 | ||||||||||
Hook meninggalkan batasan | S1 | 800 | ||||||||||
Hook hak ketat | S2 | 1250 | ||||||||||
